Podklad prověřím před pokládkou
Rotačním laserem zkontroluji výšky podkladu a jeho výškové rozdíly. Včas tak vyřešíme návaznost izolace a skladby podlahy na dveře i okolní místnosti.
Podlahové topení, o které se postarám od začátku.
Od měděných rozvodů a izolace přes topné okruhy a zalití až po regulaci, zákres a následnou péči. Jednotlivé práce spolu domluvíme tak, aby na sebe navazovaly.
Podlahové vytápění
Podlahové vytápění od začátku do konce.
Realizace · Mladá BoleslavTeplo začíná pod vašima nohama
Od hrubých rozvodů po hotovou podlahu.
Začínáme měděnými rozvody a rozdělovači. Podle rozsahu zakázky připravíme izolaci, položíme topné okruhy a navážeme zalitím anhydritem nebo betonem ve spolupráci s firmou Mixin. Potom předáme zákres a po spuštění topení se vrátíme ke kontrole a seřízení.

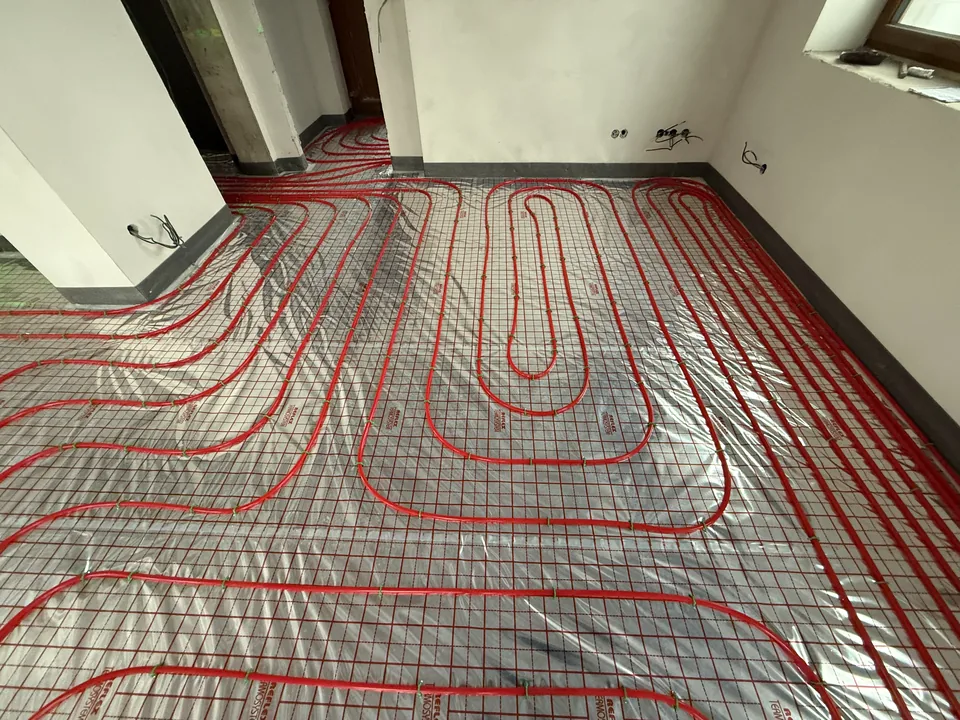

Prohlédnout skutečnou realizaci- 01
Hrubé rozvody a rozdělovače
Nejdřív připravíme měděné rozvody Cu a umístění rozdělovačů podle řešení domu.
- 02
Izolace podlahy
Rotačním laserem zkontrolujeme výšky podkladu a podle domluveného rozsahu položíme polystyren.
- 03
Potrubí a topné okruhy
Pokládáme zejména IVAR, také Giacomini nebo REHAU; běžně volíme potrubí 17 × 2 mm podle návrhu.
- 04
Zalití podlahy
Po přípravě okruhů a tlakové zkoušce naváže firma Mixin s anhydritem nebo betonem podle zvolené skladby.
- 05
Zákres provedení
Z realizace připravíme základní zákres okruhů a podklady k předání.
- 06
Následná péče
Po spuštění nastavíme průtoky a regulaci, provedeme termovizní kontrolu a domluvíme následnou péči.
Návaznost bez zbytečné prodlevy: Když je stavba připravená a termíny na sebe navazují, lze izolaci, pokládku topení a zalití zvládnout přibližně během jednoho týdne. Doba vysychání potěru a spuštění topení se řídí zvolenou skladbou a technologickým postupem.
Co ode mě dostanete navíc
Položením trubek moje práce nekončí.
Chci, abyste věděli, co máte v podlaze, uměli topení ovládat a měli se na koho obrátit. Proto řeším přípravu, kontrolu i následnou péči společně s montáží. Konkrétní rozsah si dopředu potvrdíme v nabídce.
Okruhy připravíme na provoz
Součástí domluveného rozsahu je proplach, naplnění, odvzdušnění a tlaková zkouška před zakrytím potrubí. Zkušební postup volíme podle konkrétního systému.
Regulaci nastavím pro váš dům
Seřídíme průtoky okruhů a navazující regulaci. Podle návrhu zapojíme pokojové ovládání a sladíme podlahové topení se zdrojem tepla. Vysvětlím vám, jak nastavení používat.
Po spuštění se k topení vrátím
Termokamerou zkontroluji průběh prohřívání a projdeme, jak se vám v domě bydlí. Podle zjištění doladíme nastavení; na realizaci může dál navázat servis a čištění.
Jan Pomm · návrh, realizace a následná péče
Od půdorysu k přehledu topných okruhů
Budete vědět, co máte pod podlahou.
Podlahové topení se po zalití schová. Dokumentace ale zůstane. Z dodaného půdorysu připravím přehled okruhů a po montáži podle podkladů z realizace zpracuji základní dokumentaci skutečného provedení. Změny z montáže tak nezůstanou jen v paměti.

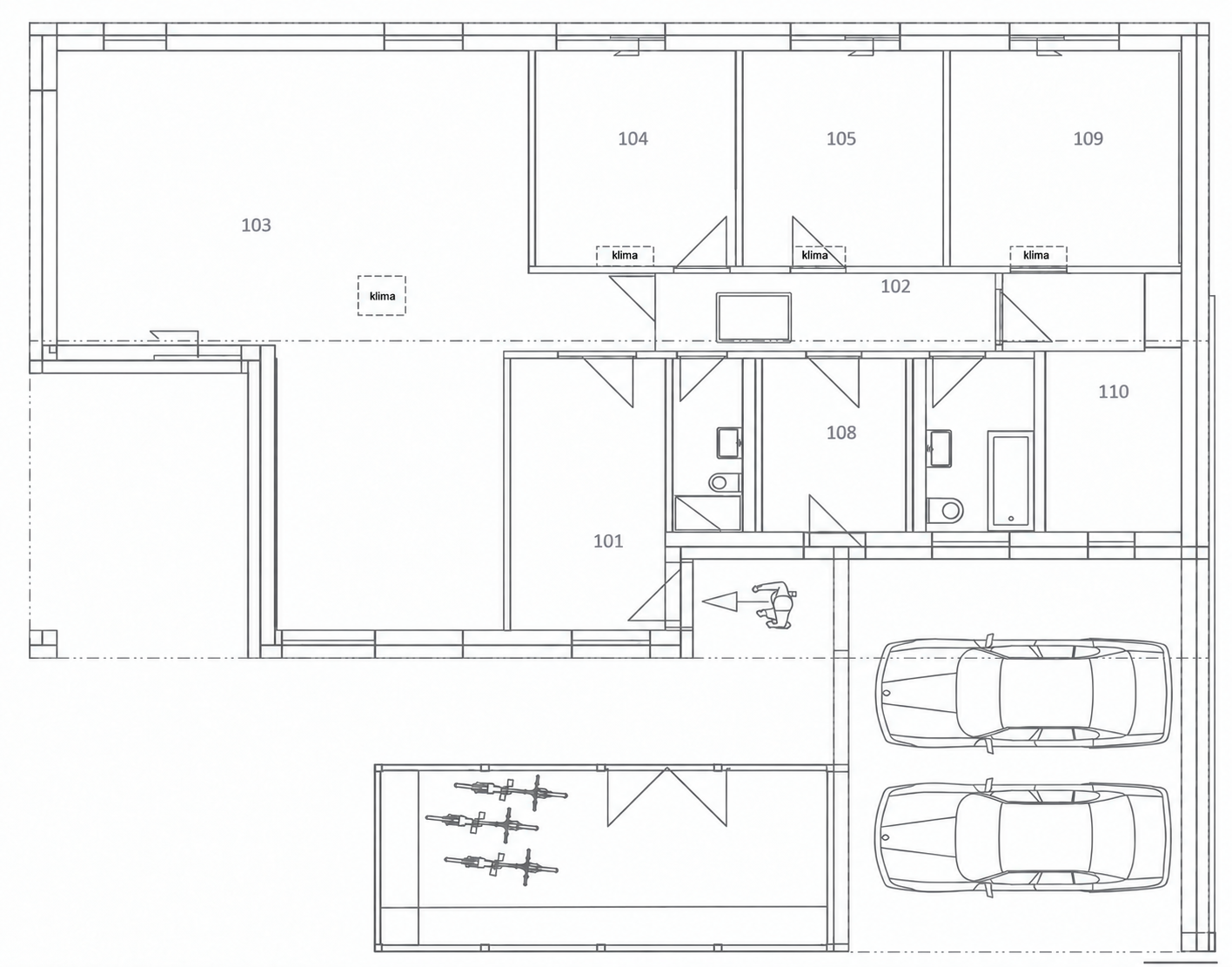

Vstupní půdorys
Podklad s dispozicí místností, ze kterého při přípravě vycházíme.

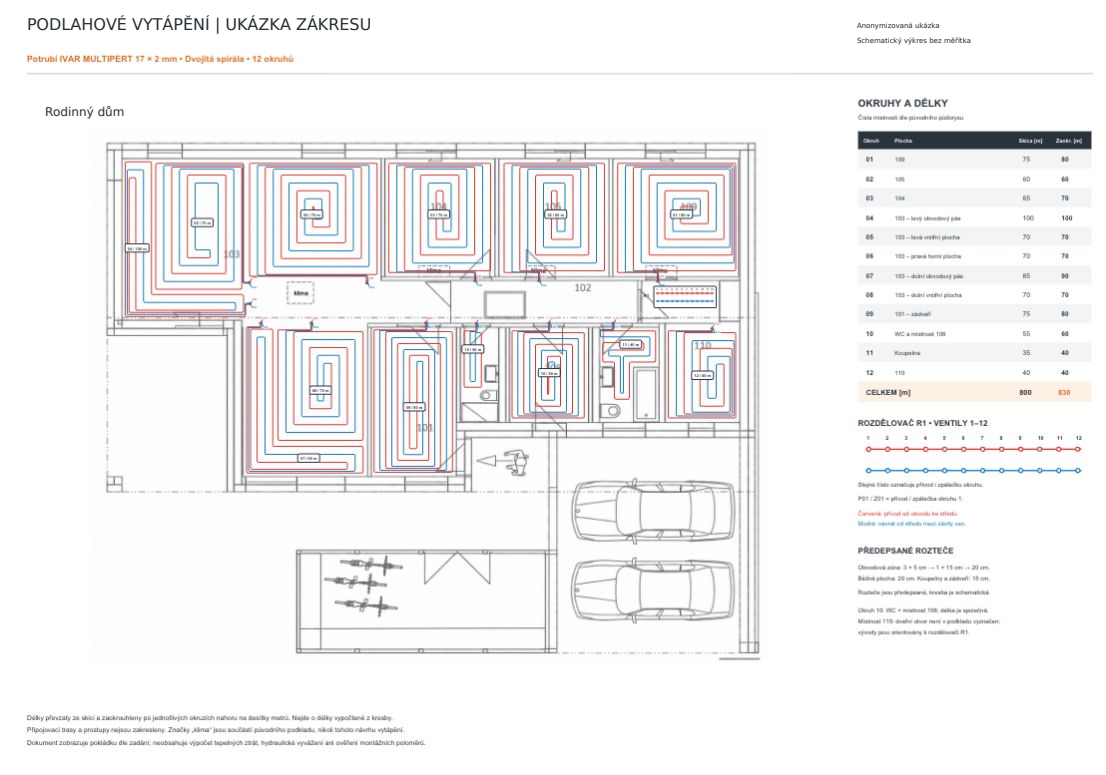

Přehledný zákres okruhů
Ukázka doplnění tras, označení okruhů, rozdělovače a délek převzatých z podkladů.
Před montáží
Projdeme půdorys, umístění rozdělovače a připravované okruhy.
Podle skutečné pokládky
Do předávaného zákresu promítneme doložené změny a údaje z montáže.
Pro další péči
Přehled okruhů pomůže při seřízení, servisu i budoucích úpravách.
Obrázky ukazují podklady před a po zpracování, nikoli zaměření hotové instalace. Zákres je schematický, bez měřítka; nenahrazuje prováděcí projekt ani přesné ověření trasy před vrtáním. Jméno, adresa a označení zakázky jsou z ukázky odstraněné.
Prohlédnout anonymizovanou ukázku v PDFRegulace jednotlivých místností
V ložnici chladněji. V obýváku příjemně.
Pro zónové ovládání podlahového vytápění převážně používám ekosystém Tapo v kombinaci s termickými pohony 230 V NC na rozdělovači. Měříme teplotu tam, kde žijete, a podle nastavených pravidel ovládáme příslušné topné okruhy. Teploty i nastavení máte přehledně v aplikaci.
- 01 / MĚŘENÍ
Čidlo Tapo T315
V místnosti sleduje teplotu a vlhkost. Údaje vidíte na displeji i v aplikaci.
- 02 / PRAVIDLA
Tapo Hub a chytré akce
Kompatibilní hub propojí čidla se systémem. Automatizace nastavíme podle požadovaných teplot v jednotlivých zónách.
- 03 / SPÍNÁNÍ
Modul Tapo S112
Dvoukanálový spínací modul ovládá připojené pohony podle požadavku dané zóny. Zapojení a počet pohonů navrhneme pro konkrétní sestavu.
- 04 / TOPNÝ OKRUH
Termický pohon 230 V NC
Na rozdělovači otevírá nebo uzavírá příslušný ventil. Provedení NC je v běžném provozu bez napětí uzavřené.
Důležité je sladění celku. Podlahové vytápění reaguje postupně. Nastavím proto vhodné teplotní meze, průtoky a návaznost na zdroj tepla, včetně zachování potřebného průtoku tepelným čerpadlem. Při předání projdeme ovládání i chování konkrétní sestavy při výpadku připojení.
Skutečné snímky z naší práce
Uvidíte, jak se teplo rozchází podlahou.

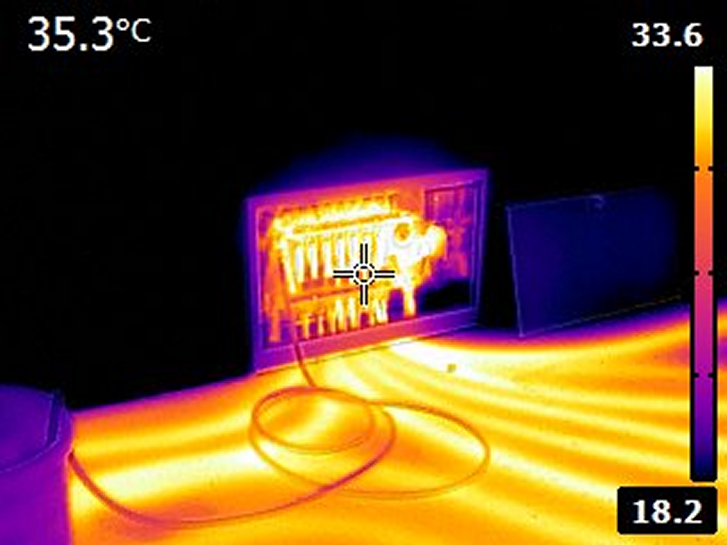

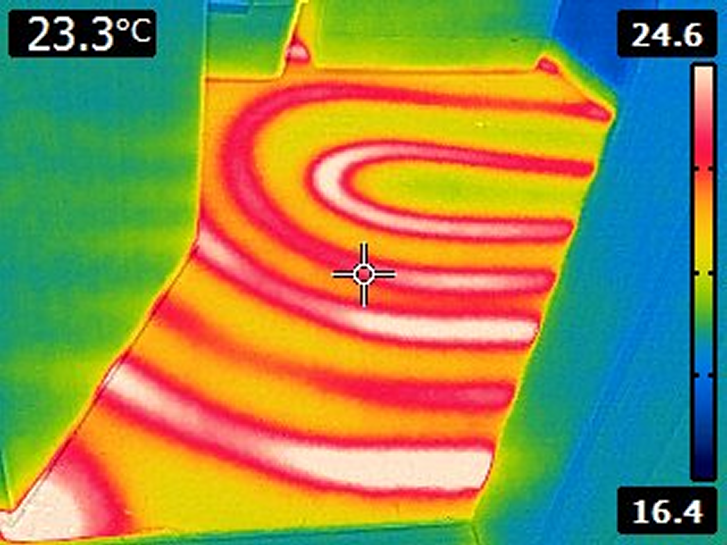

Po vyzrání podlahy a spuštění vytápění pomůže termokamera zobrazit teplotní rozdíly na povrchu a průběh zahřátých okruhů. Společně s kontrolou průtoků je to podklad pro seřízení i hledání příčiny nerovnoměrného topení.
Termosnímky zachovávají původní teploty i stupnice. Termovize zobrazuje povrchovou teplotu; samotný snímek nepotvrzuje zanesení ani netěsnost a nenahrazuje bezpečné ověření trasy před vrtáním.
Péče o nové i stávající topení
Čisté okruhy. Odvzdušněná soustava. Ověřená těsnost.
Proplach a odvzdušnění připraví soustavu na provoz. U staršího topení nejdřív posoudím stav a potíže, potom zvolím vhodný způsob čištění. Jiný postup potřebuje nová instalace a jiný soustava s usazeninami.
REMS Solar-Push K60
Plnění, proplach a odvzdušnění uzavřených soustav včetně podlahového topení. Pomůže připravit okruhy a odstranit vzduch, který může bránit správnému oběhu vody.

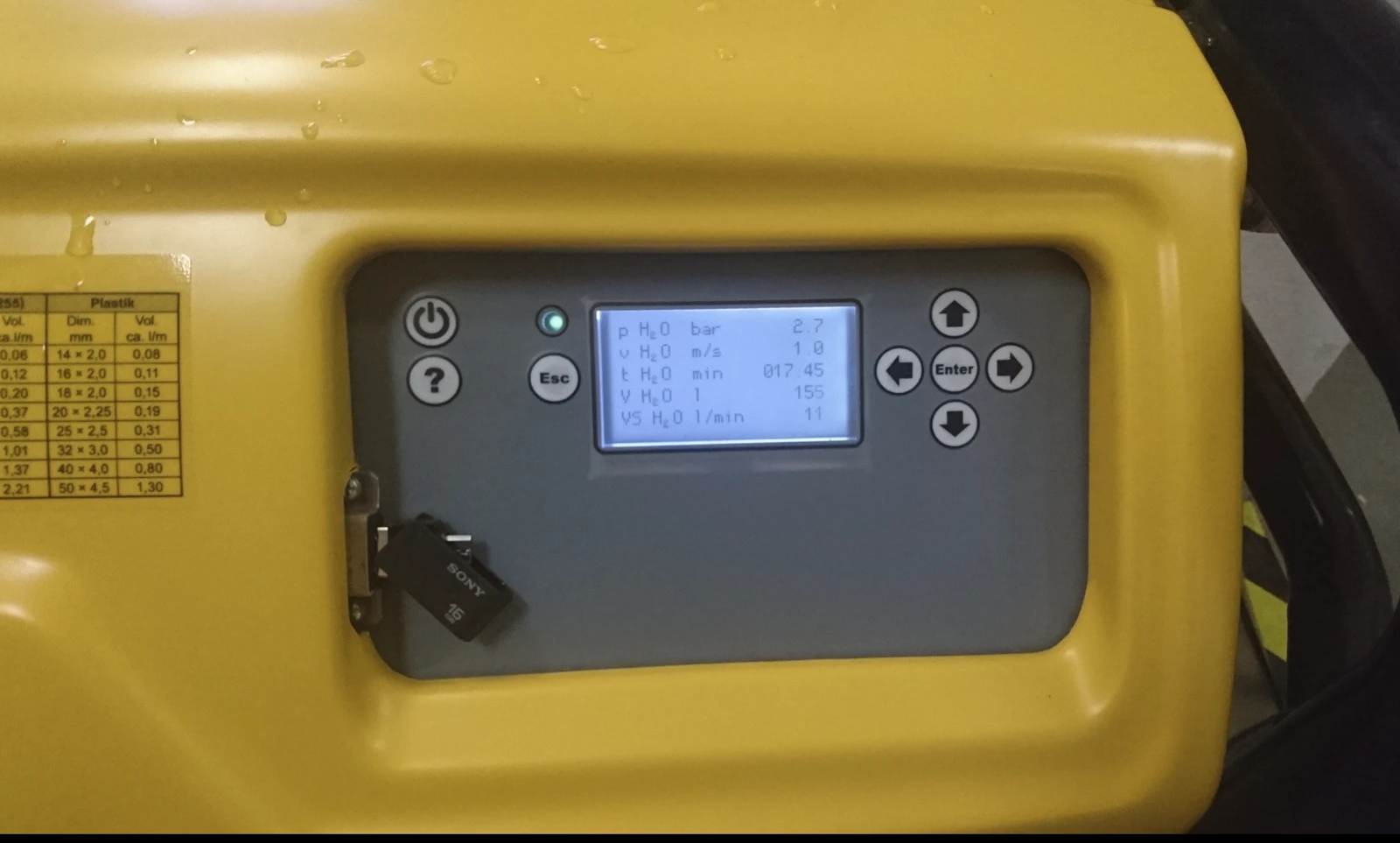

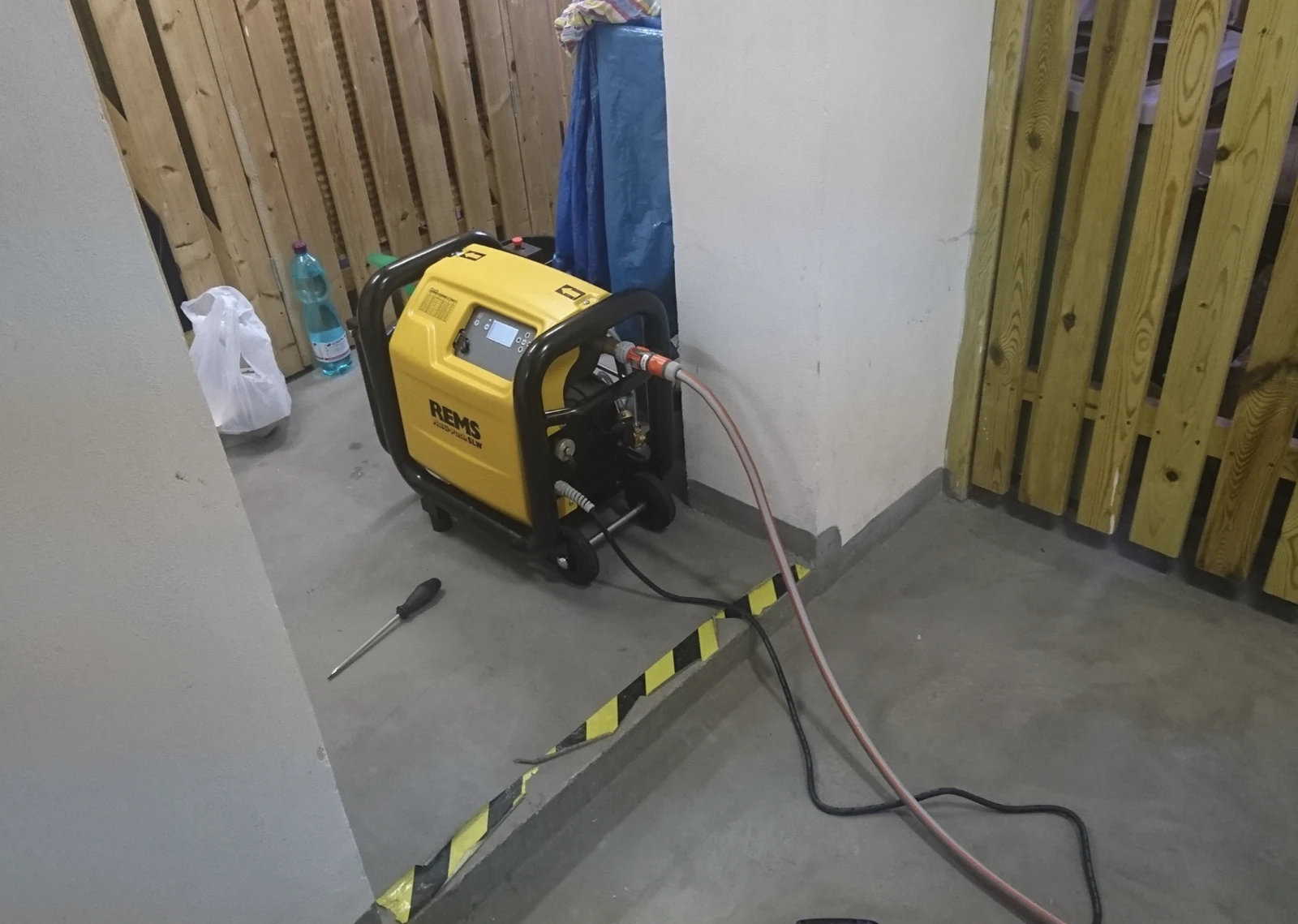

Podrobnosti výrobce REMSREMS Multi-Push SLW
Řízený proplach vodou nebo směsí vody a vzduchu a zkoušky tlaku. Jednotka sleduje průběh a umožňuje záznam výsledků. Postup i zkušební tlak vždy přizpůsobíme potrubí a pokynům výrobce systému.
Podrobnosti výrobce REMSPéče o topnou vodu
Vyčištění je začátek. Důležitá je i další ochrana.
Podle stavu soustavy používám přípravky Sentinel X100, X400 a X800, případně odpovídající řešení z řady AV EQUEN Q100, Q400 a Q800. Každý má jiný účel; výběr vychází z materiálů, vody a typu nečistot.
Odstranění usazenin
Čisticí přípravky pomáhají uvolnit kaly a korozní úsady. Pro konkrétní stav volím X400 nebo X800, případně Q400 či Q800. Na čištění navazuje důkladný proplach.
Ochrana před korozí
Inhibitor X100 nebo vhodná varianta Q100 slouží k následné ochraně soustavy před korozí a tvorbou úsad. Jde o ochrannou péči, nikoli náhradu vyčištění.
Biocid podle potřeby
U nízkoteplotních soustav může být součástí ošetření také vhodný biocidní přípravek AV EQUEN proti růstu mikroorganismů. Jeho úloha je jiná než u inhibitoru nebo čističe.
Konkrétní přípravek, dávkování a slučitelnost se soustavou i čisticí technikou volím podle pokynů výrobců. Řady X a Q nejsou automaticky zaměnitelné ani určené ke vzájemnému míchání.
Stavíte, rekonstruujete, nebo vám některé místnosti hůře topí? Probereme, co vaše soustava potřebuje.
Domluvit konzultaciProbereme, co potřebujete vyřešit.
Napište mi, kde stavíte nebo co chcete změnit. Domluvíme se na prvním kroku a společně projdeme možnosti.
